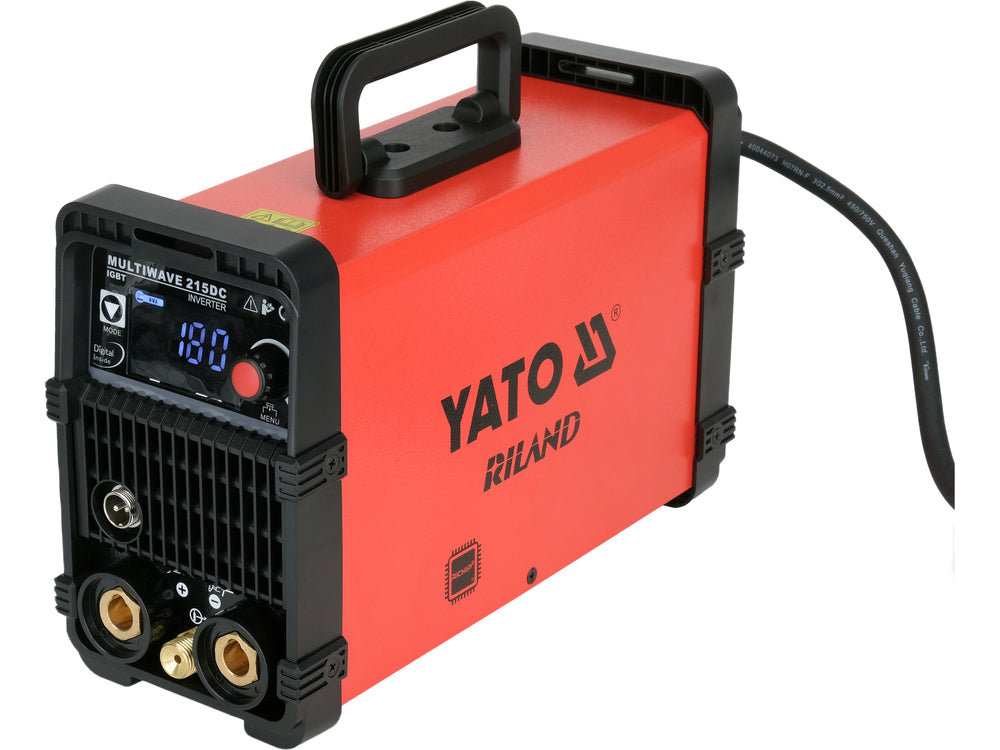

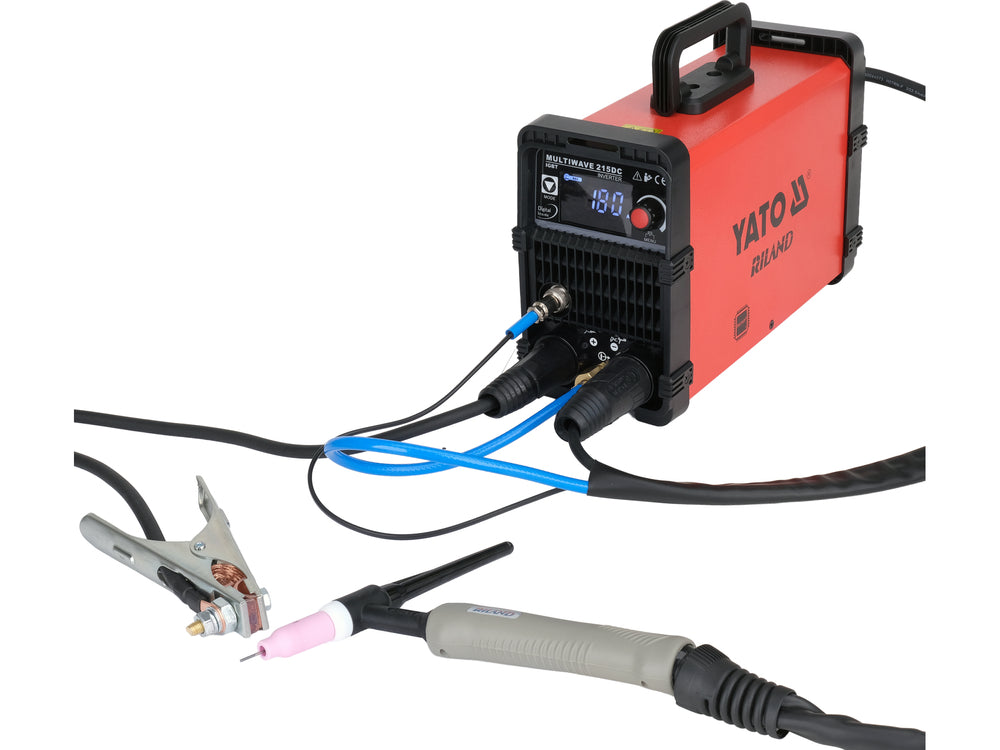

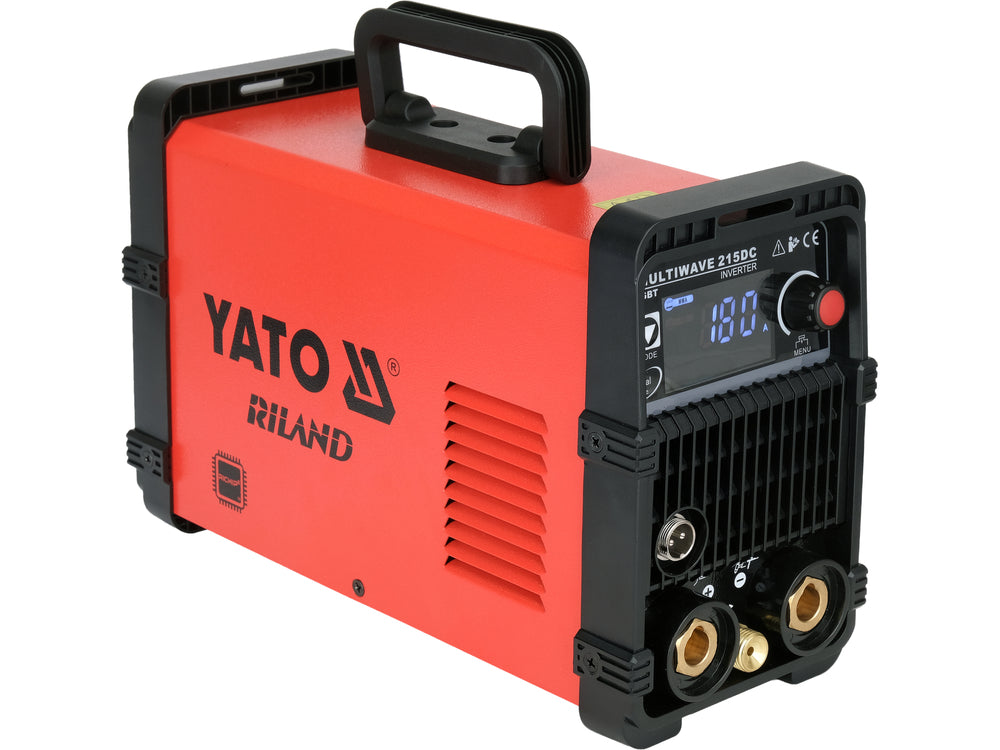

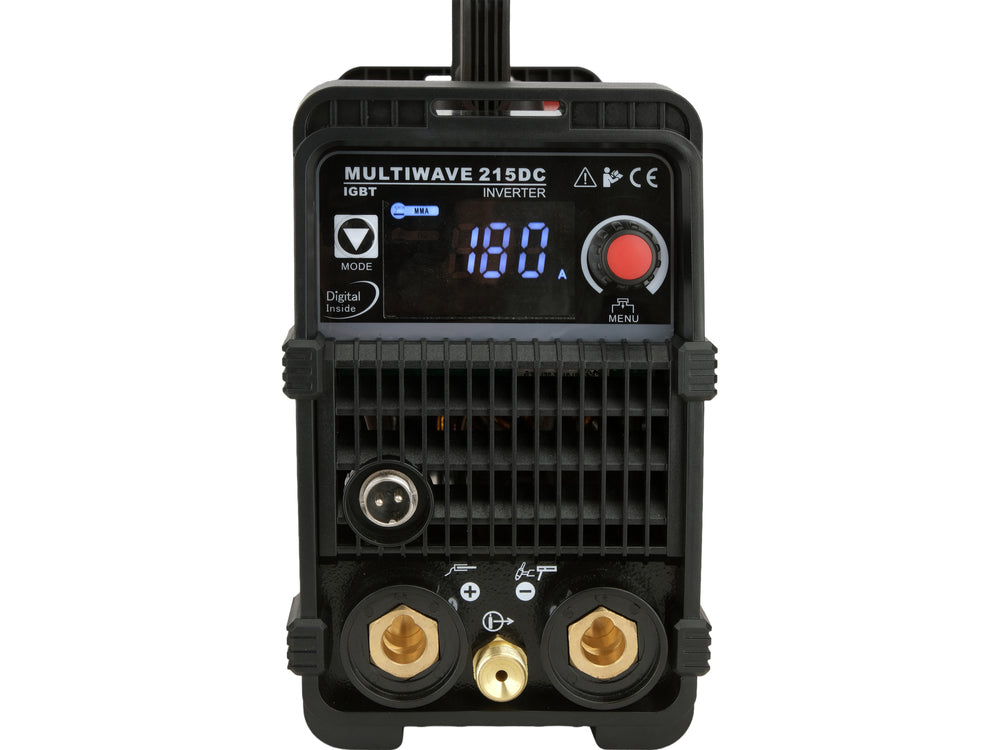

MultiWave 215DC inverter-TIG HF / MMA keevitusaparaat RICHIP mikroprotsessoriga | 210 A (YT-81420)

Indeks
YT-81420
Ribakood
5906083137037
Mõõtühik
PCE
Maht
32.4
Kaal
8.3

MultiWave 215DC YT-81420 TIG-inverterkeevitusaparaat on ohutu ja töökindel seade HF TIG-keevituseks, mis kasutab kuluvat elektroodi gaasikaitses koos kõrgsagedusliku kaarsüüte tehnoloogiaga. See vastab kõigile CE nõuetele keevitusseadmetele ja sellel on testitud kõrgepinge löögikaitse. Seade on varustatud LC-filtriga, mis kaitseb samasse võrku ühendatud teisi seadmeid keevitamisel tekkivate pingehüpete eest. Kõik tehnilised parameetrid on täpsed ja keevitusprotsess ise on stabiilne ning meeldiv.

TIG on üks raskemini omandatavaid keevitusmeetodeid, kuid see võimaldab kogenud keevitajatel saavutada parimate mehaaniliste omaduste ja kõrge esteetikaga keevisõmblusi. MultiWave 215DC on täieõiguslik TIG (HF kaarsüüte meetod) põhifunktsioonidega, mõeldud autotööstuse ja dekoratiivtööstuse töötajatele. Maksimaalne vool kuni 210 A võimaldab sujuvalt ühendada kuni 5-6 mm paksuseid plekke.

MultiWave 215DC töötati välja YATO ja RILANDi koostöös. Riland, brändi omanik, on Shanghai börsil noteeritud ettevõte, kes on spetsialiseerunud keevitusseadmetele. Hiina turu liidrina panustab see märkimisväärseid ressursse teadus- ja arendustegevusse. Üks selle töö tulemustest on spetsiaalne mikroprotsessor keevitusseadmetele, mis haldab autonoomselt kogu keevitusprotsessi. Omanäoline meetod keevitusvoolu diskreetimiseks ja vooluteisenduse protsessi haldamiseks tähendab enneolematut lihtsust õige keevisõmbluse tegemisel selles hinnaklassis.

RICHIP mikroprotsessor suudab analüüsida keevitusprotsessi parameetreid kuni 200 miljonit korda sekundis ning võimaldab juhtida uusima põlvkonna IGBT-transistore kuni 70 000 korda sekundis. See võimaldab muu hulgas keevitusprotsessi tõhusalt läbi viia. Keevitusvool ja -pinge kohandatakse hetkel valitsevate keevitustingimustega kuni seitsekümmend tuhat korda sekundis ning iga otsus transistori avatuse/suletuse astme kohta tehakse enam kui 2800 diskreedi põhjal!

RICHIP on kõik-ühes lahendus. Puudub vajadus täiendava elektroonika järele, et rakendada spetsiaalseid keevitusfunktsioone, nagu ARC FORCE või HOT START. Täiendavate skeemide puudumine vähendab seadme rikkeohtu ja tagab, et vooluteisenduse protsessi käigus tekkivate häirete mõju keevitusekvaliteedile on minimaalne ning diskreetide arvu tõttu täielikult kõrvaldatud.

Põhilised tehnilised andmed:

TIG-keevitusvool: 10-210 A
Kaarsüüte meetod: kõrgsageduslik (HF)

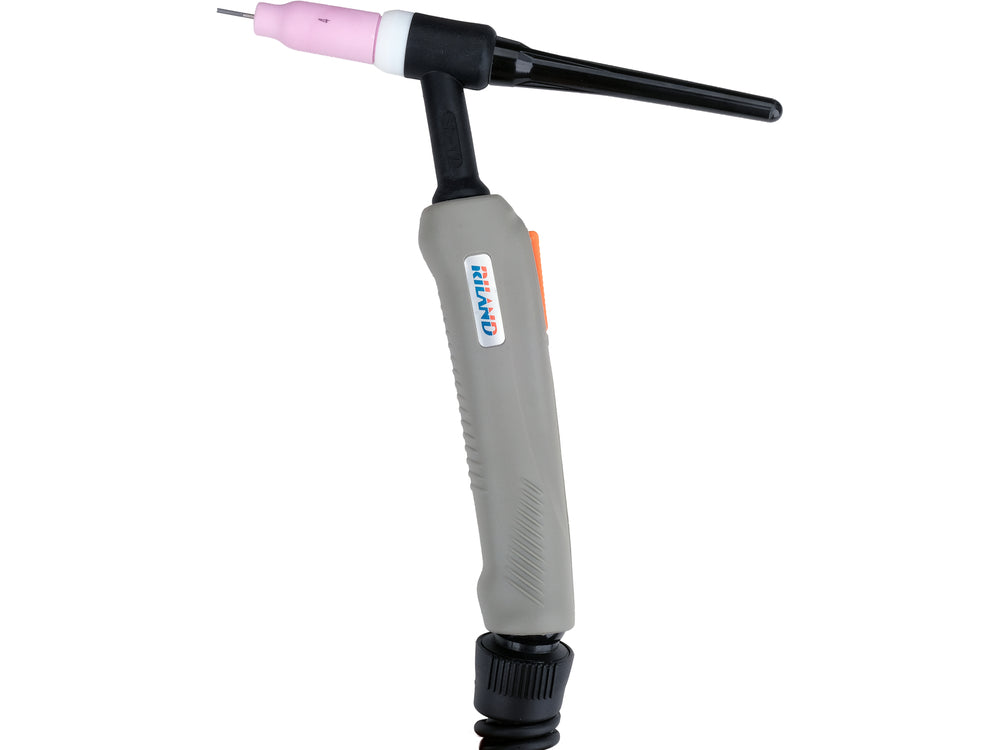

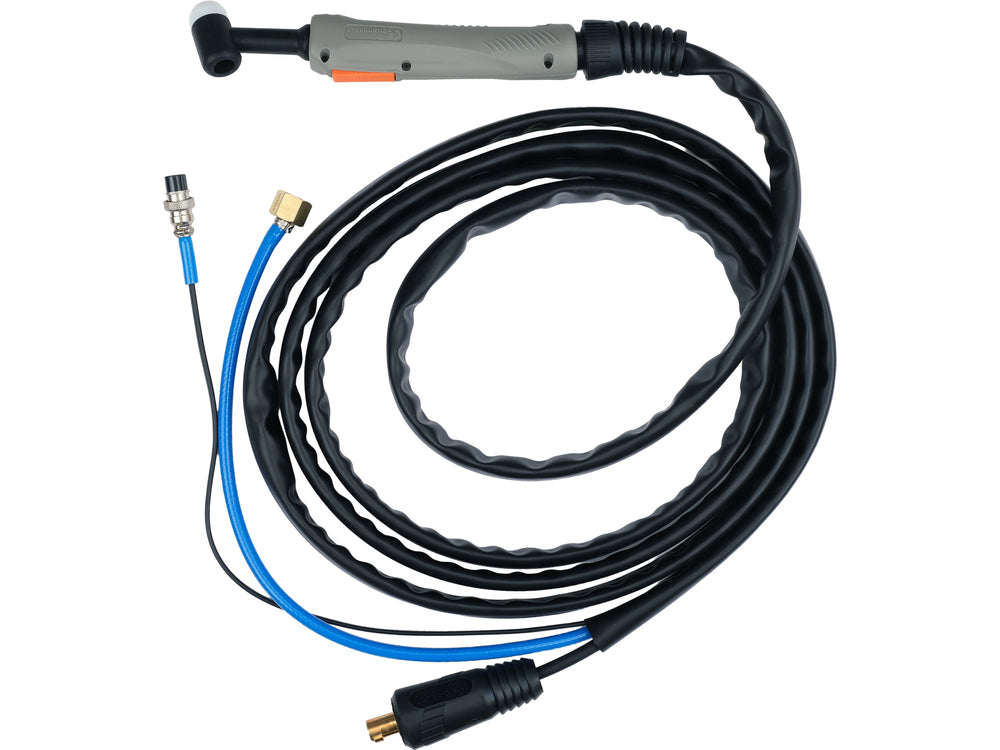

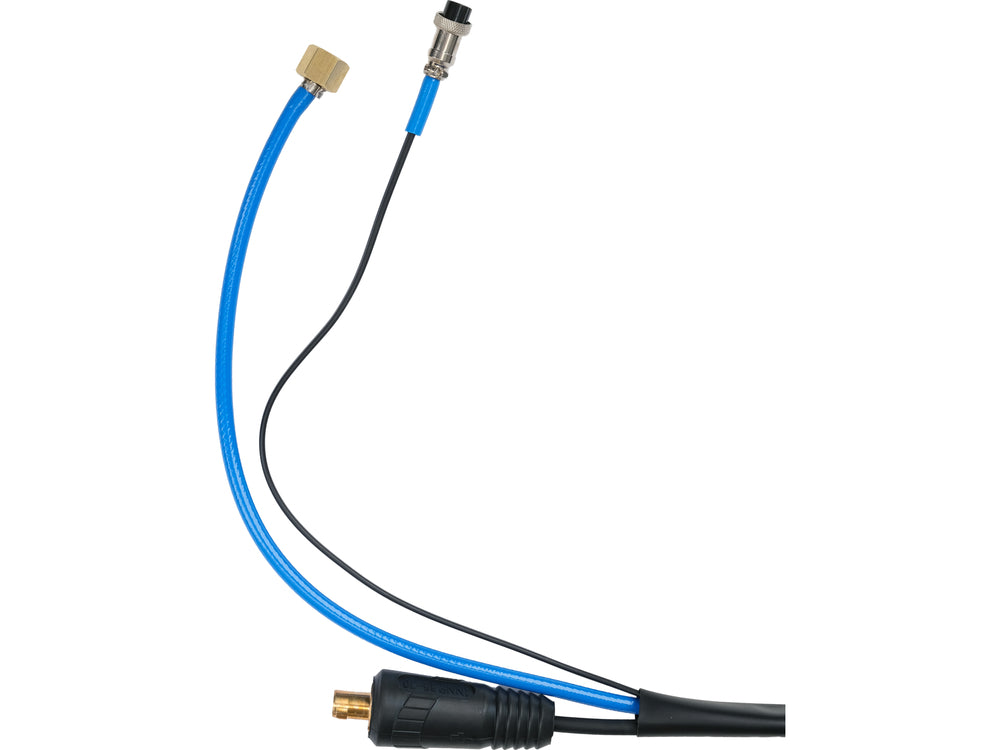

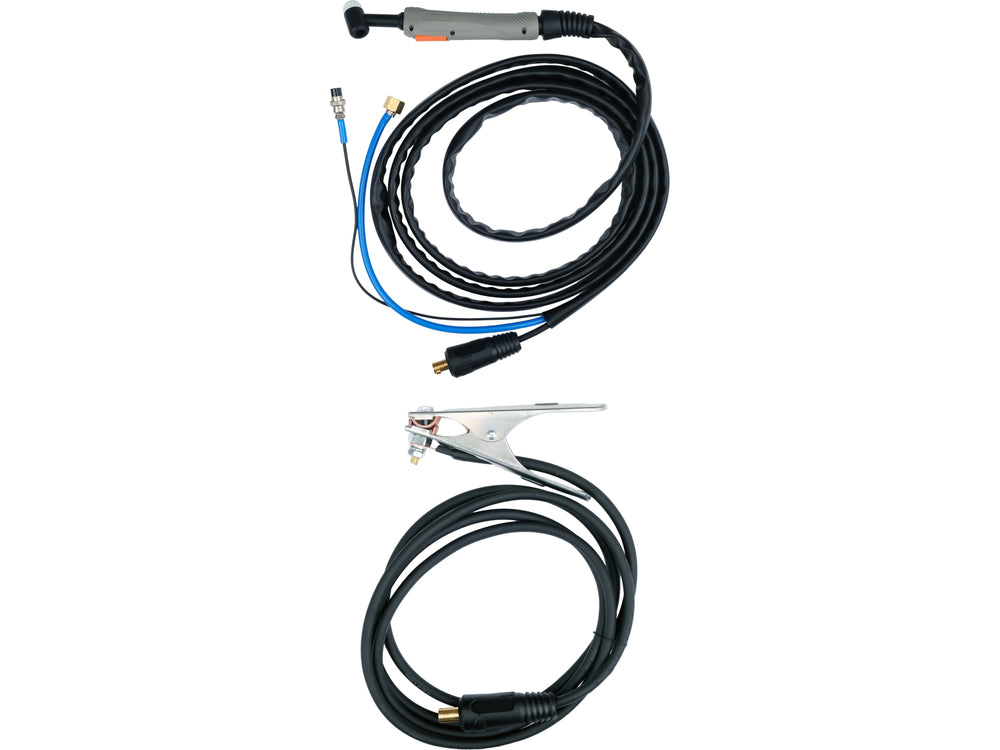

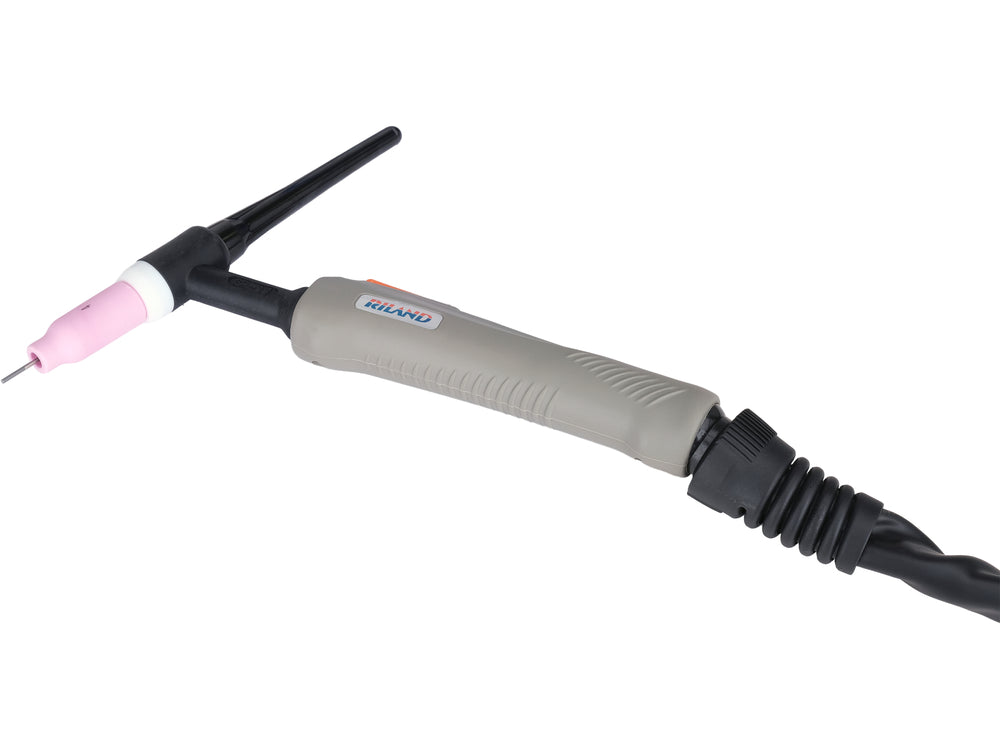

TIG-põleti: kaabli ristlõige: 10 mm2, pikkus: 4 m, CCA-materjal

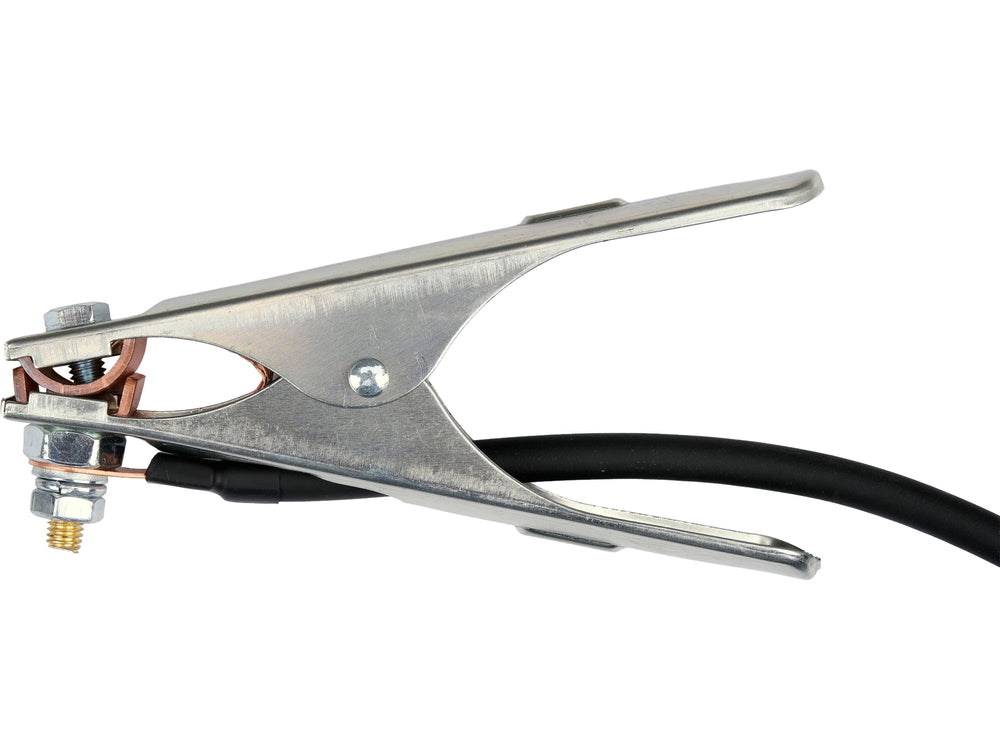

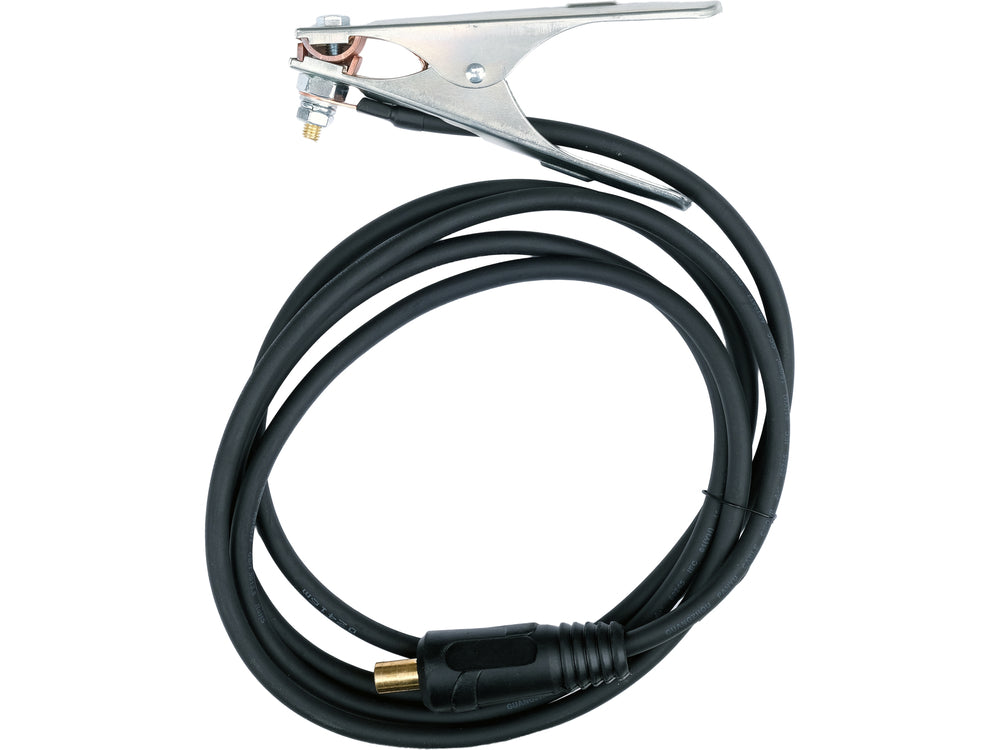

Maandusklamber kuni 300 A, kaabli ristlõige: 16 mm2, pikkus: 3 m, CCA-materjal
Toitekaabel: H07RN-F 3G 2.5 mm2, pikkus: ~2,2 m
MMA-keevitus võimalik – elektroodihoidja ei kuulu komplekti
Mõõtmed: 325 x 205 x 130 mm
Kaal: 4,8 kg
Funktsioonid:

Post-flow (gaasi järelvool)
Hot Start
Arc Force
Anti-stick
VRD
Intelligentne ülekoormus- ja ülekuumenemiskaitse
Nõudepõhine ventilaatorjahutus
Funktsioonide kirjeldus:

Post-glow – määrab kaitsegaasi etteande aja pärast keevitamist.

Hot start – kui elektrood asetatakse töödetailile, suurendab keevitusaparaat murdosaks sekundist keevitusvoolu, hõlbustades märkimisväärselt kaarsüüdet.

Arc force – reguleerib kaare dünaamikat sõltuvalt elektroodi kaugusest töödetailist. RICHIP jälgib keevitusparameetreid ligikaudu 200 miljonit korda sekundis ja analüüsib mõõtmistulemusi reaalajas. Seejärel, juhtides transistore kiirusel kuni 70 000 korda sekundis, suurendab või vähendab see keevitusvoolu. See annab tulemuseks parima võimaliku keevitusvooluallika kvaliteedi antud voolusätte juures.

Anti-stick – katkestab keevitusvoolu elektroodi lühise korral, võimaldades elektroodi töödetailist eemaldada.

VRD – see funktsioon vähendab tühijooksupinge ligikaudu 60 V pealt inimesele ohutule tasemele. Vaatamata olulisele ohutusmõjule keelavad kasutajad selle funktsiooni sageli välja. See on tingitud kaarsüüte probleemidest, eriti väheste kogemustega inimeste seas. Enamik inverterkeevitusaparaate jälgib väljundvoolu analoogsensorite abil, mis lühidalt öeldes aeglustab reageerimisaega ja muudab seetõttu kaarsüüte raskemaks. RICHIP käitleb seda teisiti. See genereerib keevitusvoolu ahelas ligikaudu 200 MHz sagedusega lainekuju. See jälgib reaalajas lainekuju moonutusi, mis varieeruvad sõltuvalt keevitusetapist. Hetk, mil elektrood puudutab töödetaili, tuvastatakse murdosaks sekundist, keelates VRD-funktsiooni ja aktiveerides samaaegselt HOT START -funktsiooni. Kaarsüüde on tagatud.

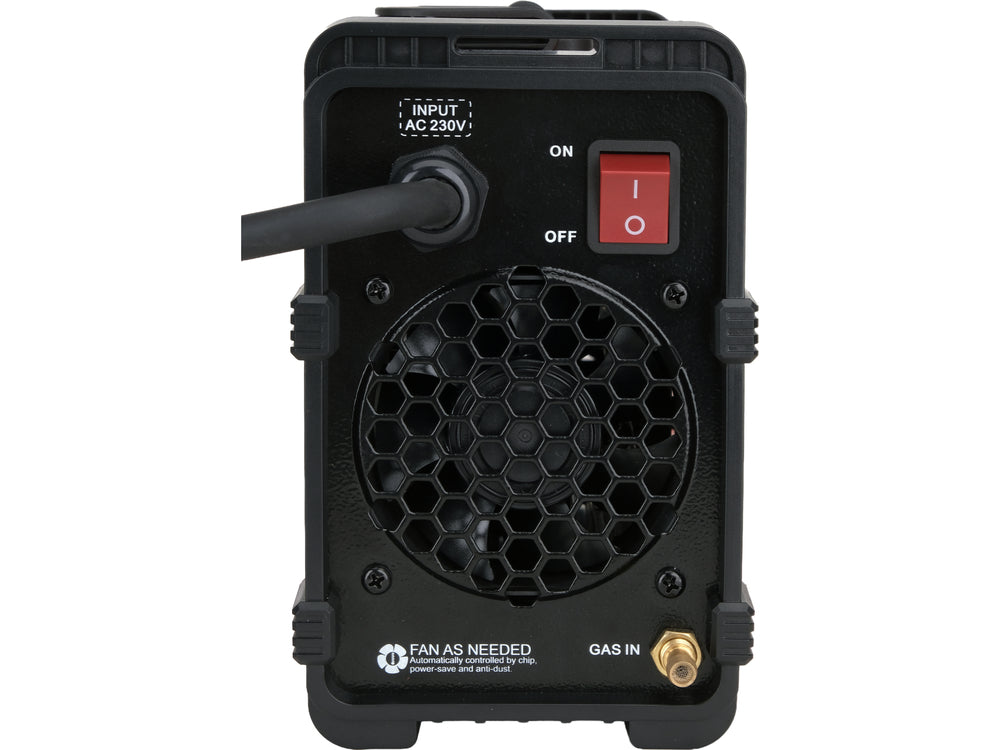

Ülekoormus- ja ülekuumenemiskaitse (nõudepõhine ventilaator) – RICHIP jälgib kriitiliste komponentide temperatuuri reaalajas. Sõltuvalt temperatuurist juhib see esmalt ventilaatori kiirust, kuid kui temperatuur jõuab teatud tasemeni, vähendatakse ventilaatori kiirust.

Kui tase on liiga kõrge, vähendab mikroprotsessor sujuvalt väljundvoolu, võimaldades elektroodi läbipõlemist või keevisõmbluse kontrollitud lõpetamist. Enamikus turul olevates keevitusaparaatides katkestab ülekuumenemise hetk keevitusvoolu koheselt, mille tulemuseks on sageli vajadus teha keevitatud komponentides mehaanilisi kohandusi. Seda probleemi RICHIP-iga seadmetes ei esine.
